Motorized Raster Arm

Motorized Raster Arm

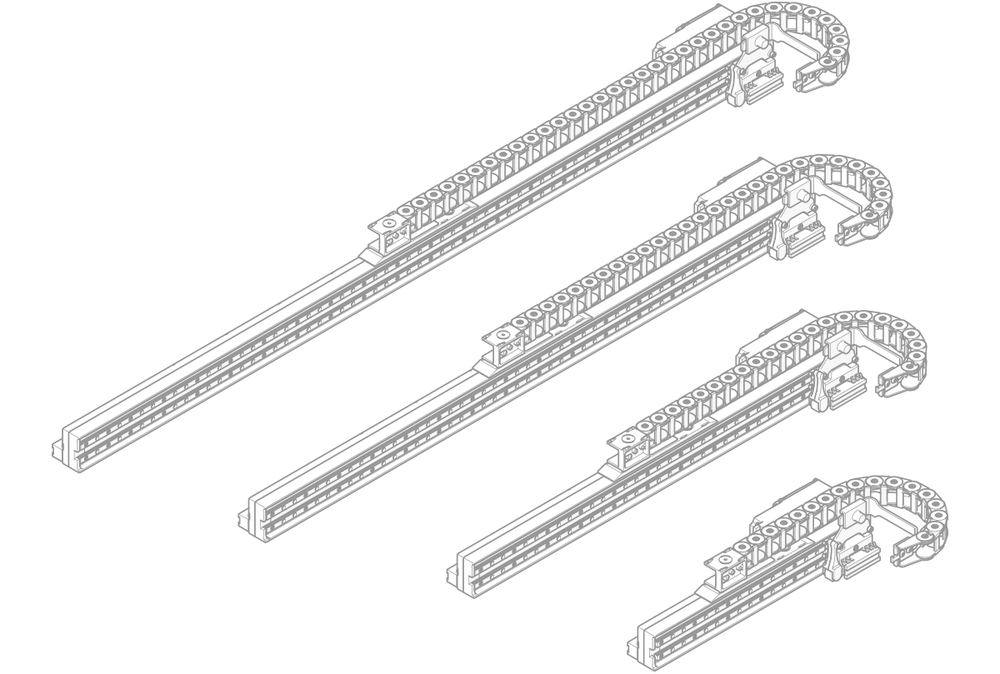

The Motorized Raster Arm, available 300 mm (12 in), 600 mm (24 in), 900 mm (36 in), and 1160 mm (46 in) lengths1, can carry many different probes for various types of corrosion scans, including conventional 0° transducers, phased array probes (HydroFORM, DLA/DMA, 5L64, etc.), and more.

The handheld controller included with the NAVIC and SKOOT is used to setup all parameters of the scan (speed, index, stroke, etc.).

The Motorized Raster Arm adds two-axis automated scan capabilities to the NAVIC and SKOOT systems

SPECIFICATIONS


GENERAL

Raster Arm Module Encoder: 240.2 counts/mm (6101 counts/inch)
Raster Arm Module Speed: 0 - 76.2 cm/sec (0 - 30 in/sec)

STROKE

300 mm Raster Arm: 300 mm (11.8 in)
600 mm Raster Arm: 600 mm (23.6 in)
900 mm Raster Arm: 900 mm (35.4 in)
11600 mm Raster Arm: 11600 mm (45.7 in)

WEIGHT1

300 mm Raster Arm (12 in): 2.4 kg (5.3 lb)
600 mm Raster Arm (24 in): 3.33 kg (7.2 lb)
900 mm Raster Arm (35 in): 4 kg (8.7 lb)
1160 mm Raster Arm (45 in): 4.6 kg (10.2 lb)
